HAITIAN HDC Serisi

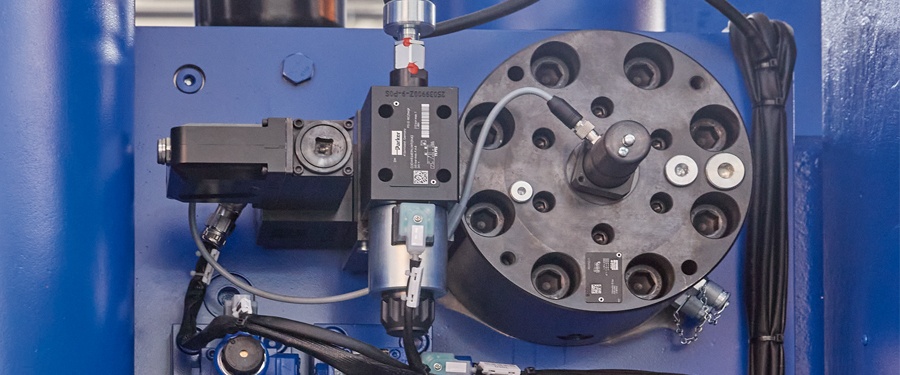

Enjeksiyon sırasında 2. Faz ve 3. Faz da basınç ve hızın gerçek zamanlı (REAL TIME) parametre kontrolünü gerçekleştirmek için hızlı tepkimeli (TDP/TEP model ) PARKER servo valfleri ve enjeksiyon eğri diyagramı ile donatılmıştır.Enjeksiyon eğrisi ile enjeksiyon pistonunun konumuna göre basınç ve hızını görüntülüyebilir ve verileri kaydedebilirsiniz.

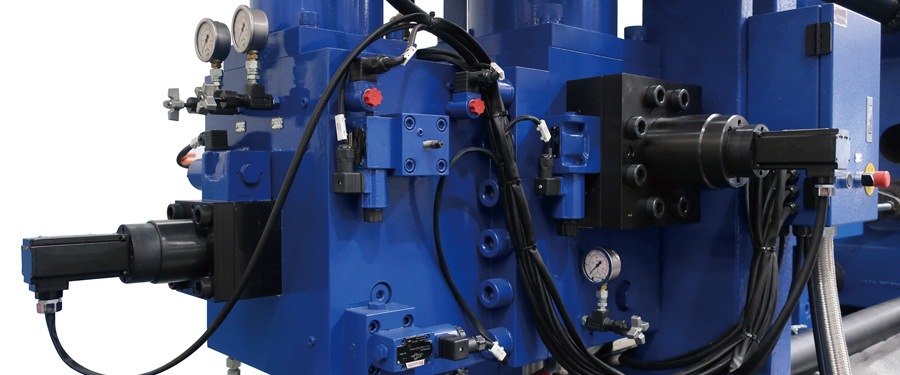

1. Faz, 2. Faz ve 3. Faz hızının ana ekrandan dijital olarak ayarlanması ve otomatik düzeltmeyi (ayarlanan değerde şaşma var ise bir sonraki baskı düzeltir) gerçekleştirmek için servo motor kontrollü hızlı tepkimeli valfler ve enjeksiyon eğrisi ile donatılmıştır; aynı zamanda basıncı, hızı, konumu ve diğer eğrileri görüntüleyebilir ve enjeksiyon verilerini kaydedebilir.

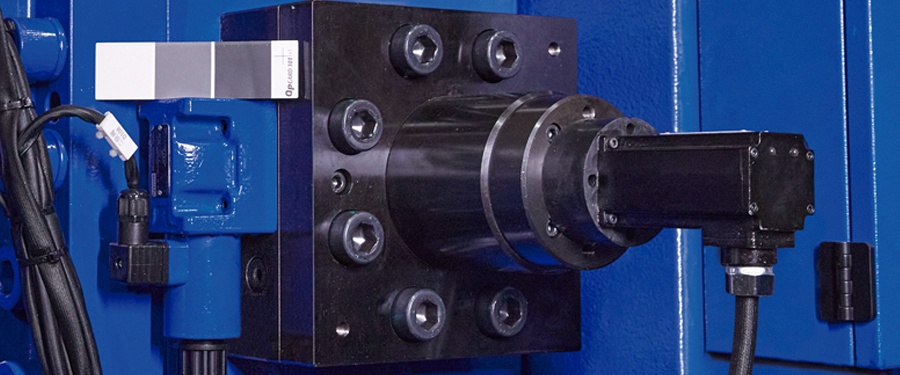

Basınçlı döküm makinesinin 2. Faz performansı için özel olarak geliştirilen hızlı tepkimeli servo motor kontrollü valfi ile , daha hızlı, daha kararlı enjeksiyon hızına sahiptir.

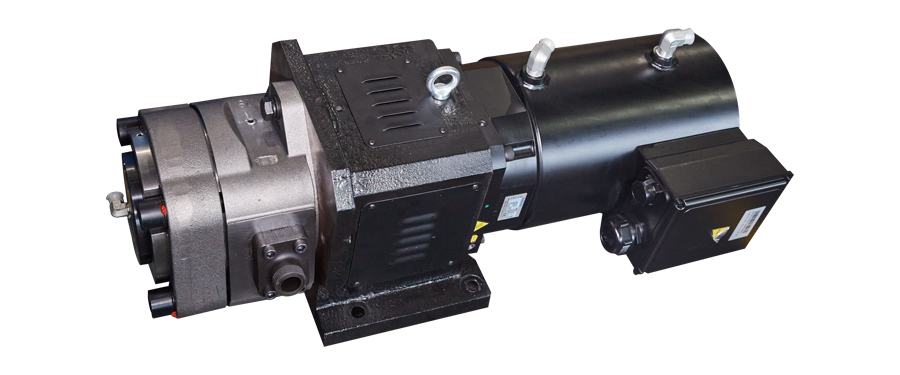

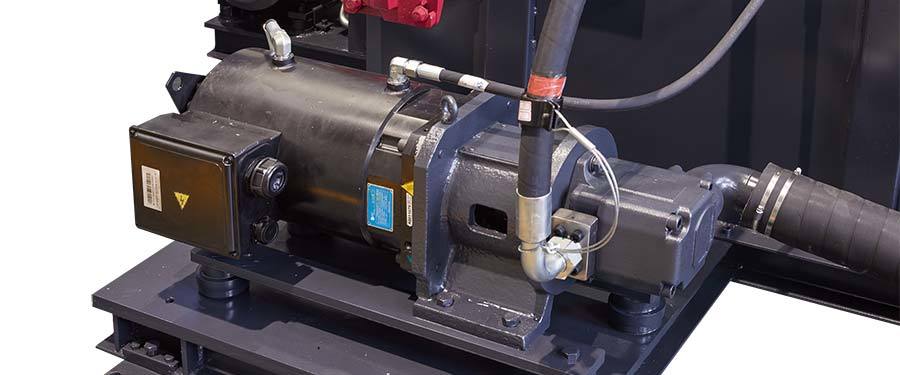

Haitian'ın yüksek performanslı servo motor sistemi, yüksek enerji tasarrufu sağlamak için tasarlanmış ve yüksek verimlilik ve kararlılık için motor soğutma için yağ soğutma sistemi yapılandırılmıştır.

Lazer ile Sertleştirilmiş Gezer Plaka Yüzeyi

Enjeksiyon, Gezer, Mengene plakaları yüksek mukavemette çelik dökümden imal edilmiş olup, iyi aşınma direncine ve küçük deformasyon mukavemetine sahiptir.

Enjeksiyon plakası dövme çelikten imal edilmiş olup 300 Hbr yüzey sertliğine sahiptir.

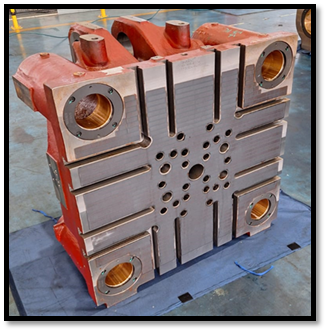

Gezer plaka kalıp bağlama yüzeyi lazer ile sertleştirilmiş olup 250 Hbr yüzey sertliğine sahiptir.

Konvansiyonel Gezer Plaka Dizaynı, Haitian Güçlendirilmiş Gezer Plaka Dizaynı

Makinelerimizde konvansiyonel orta plaka dizaynından farklı olarak orta plakanın deformasyonunu etkili bir şekilde azaltan ve itici silindirini kaburga plakasına sabitleyen, itici silindiri salınımı, eşit olmayan itici kuvveti , kırık itici silindiri piston çubuğu vb. sorunları çözen destekleyici kaburga plakasının yapısı mevcuttur.

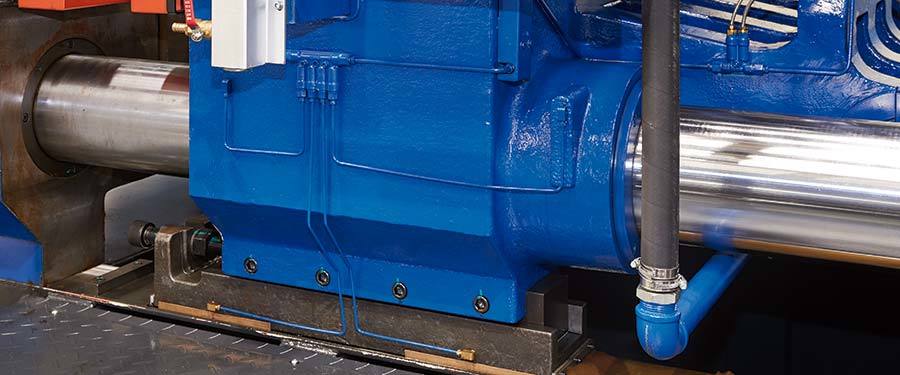

Orta plakanın genişletilmiş kolon mili yataklama yapısı, kalıbın daha düzgün ve güvenilir çalışmasını sağlarken mafsal ömrünü uzatır , kolon mili kırılmasını önler.

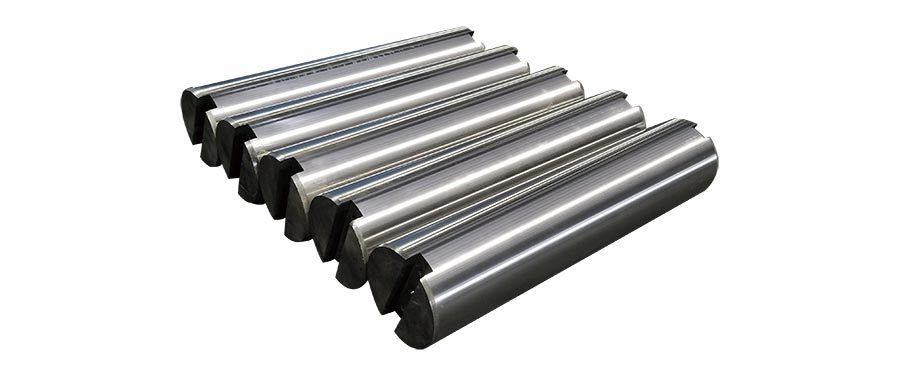

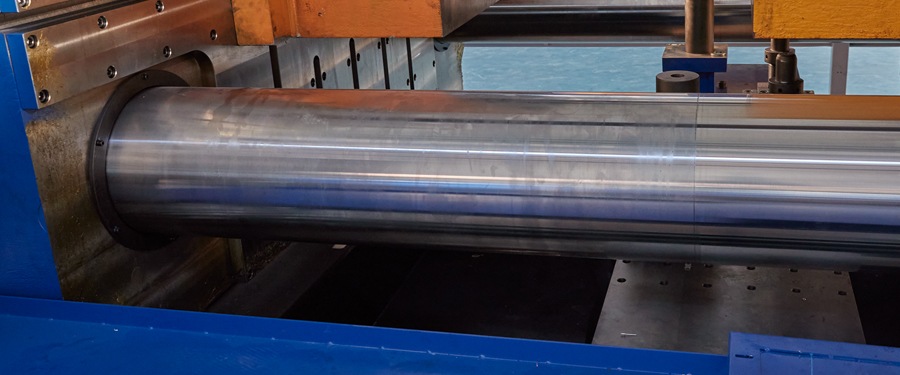

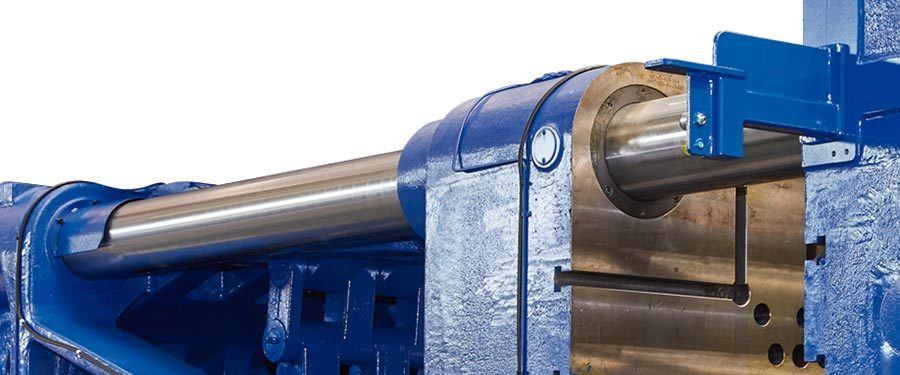

Ana kolon milleri, Haitian Malzeme Araştırma Enstitüsü tarafından geliştirilen CL 516, iyi gerilime, yüksek mukavemete yüksek tokluğa ve ideal sertliğe sahip özel malzemelerden yapılmış olup krom kaplama öncesi nitrasyon yapılır.

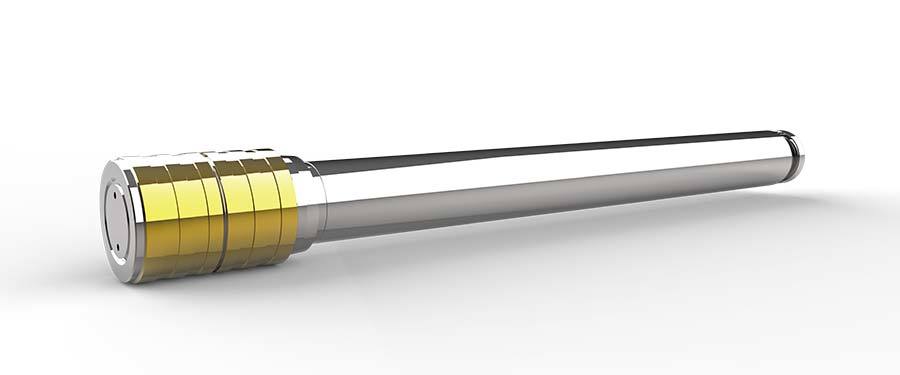

Makas milleri 38CrMoAl malzemeden yapılmıştır ve yüksek mukavemetli , iyi tokluk ve uzun hizmet ömrü için nitrürleme yöntemi ile yüzey sertliği kazandırılmıştır.

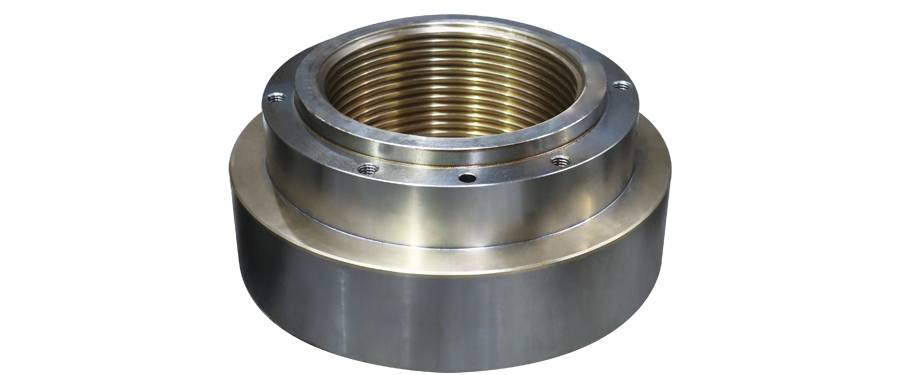

Redüktör Dişli Somunları, yüksek mekanik özelliklere, aşınma direncine, korozyon direncine, ısı direncine sahip olan ve ferromanyetizma içermeyen malzemeden imal edilmiş olup dişliler alüminyum bronz ile kaplanmıştır bu sayede iyi sürtünme önleyici özelliği kazanır. Dişli somunlar bu özellikleri sayesinde düzgün kalıp ayarı sağlar, kalıp ayarının hareket etmemesini etkili bir şekilde önler ve kolon mili dişini korur.

Güçlü enjeksiyon platformu ve enjeksiyon kolon milleri ile enjeksiyon merkez ayarının sürekliliğini sağlar.

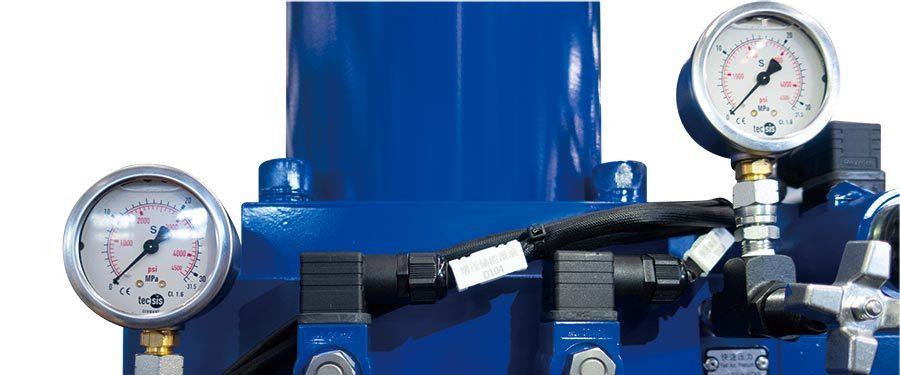

2. Faz ve 3. Faz aküleri makine motor durdurma butonuna basıldığında basınç boşaltma valfi ile donatılmış olup akülerdeki basıncı hızlı bir şekilde boşaltır ve yüksek iş güvenliği sağlar.

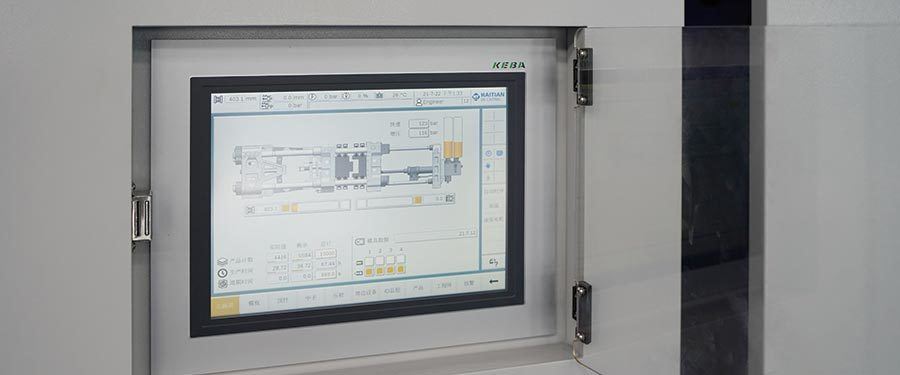

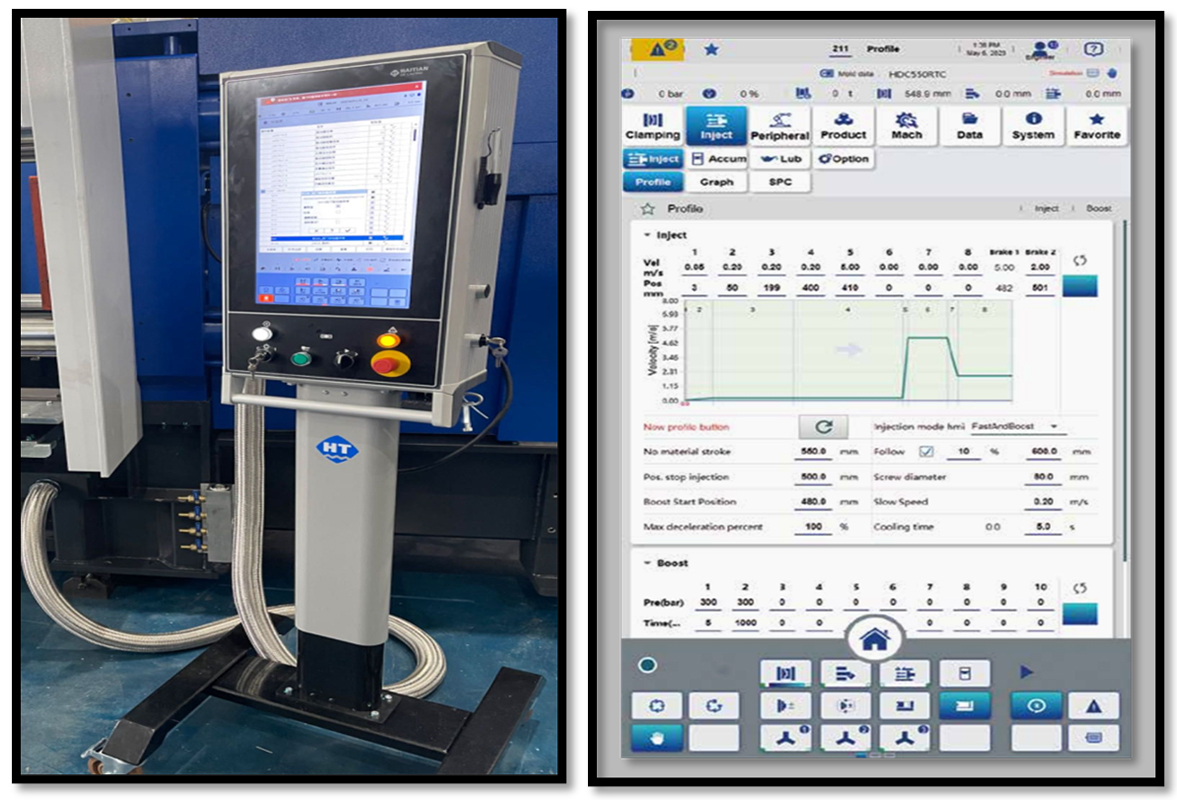

KEBA bilgisayar kontrol sistemi ; kalıp kilitleme kuvveti göstergesi , enjeksiyon eğrisi ve tüm makinenin kalite takip işlevi ile donatılmış olup , güçlü işlevi, istikrarlı performansı ve uzun hizmet ömrü ile 12 inç dokunmatik ekrana sahiptir.

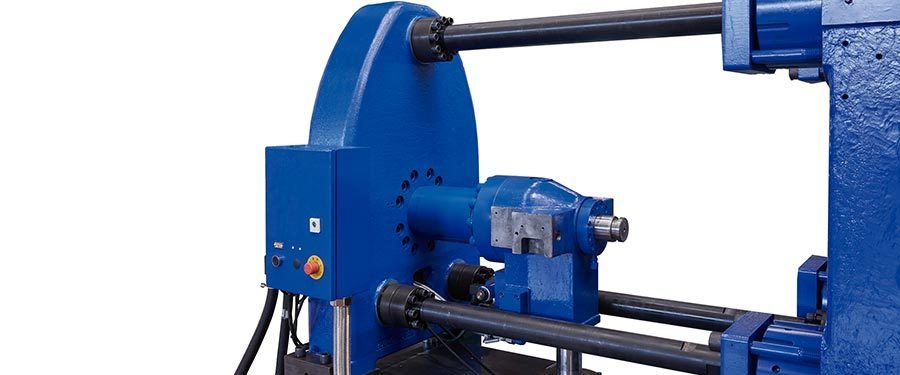

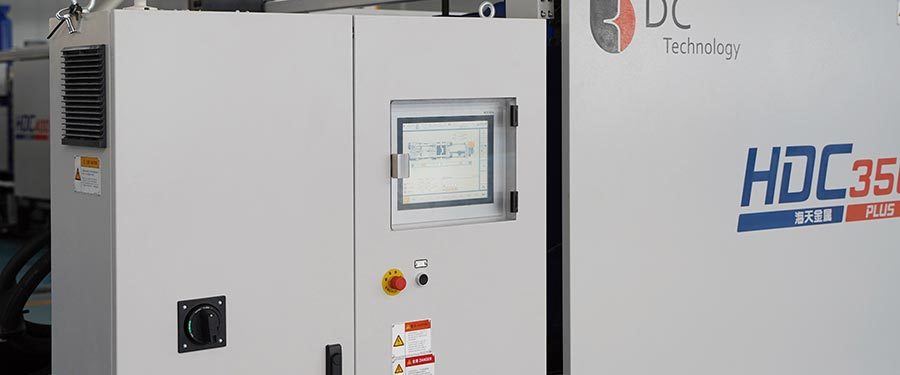

Ana kontrol elektrik panosu ve servo elektrik panosu bir araya getirilerek entegre hale getirilmiştir. Bu sayede makinenin çalışması sırasında makinede oluşan titreşimlerden etkilenmez.

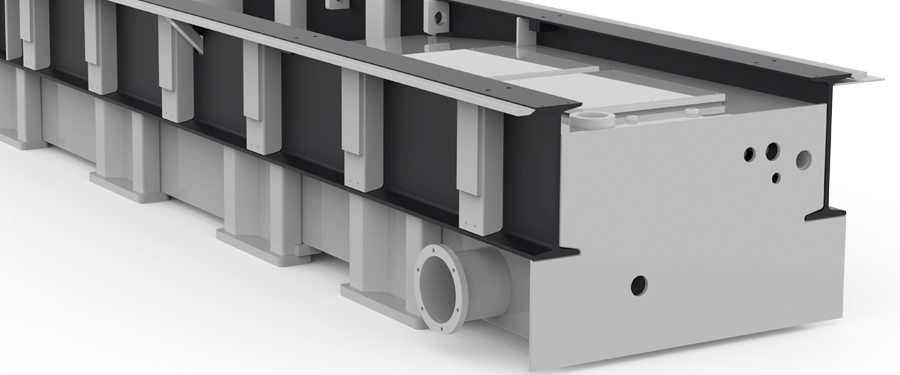

Makinelerimizin şase konstrüksiyonu yüksek mukavemetli I – profil malzemeden imal edilmiştir. Gezer plakanın kayar ayağının merkez hattı ile üst ve alt bağlantı kolon millerinin merkez hattı I – profil destek çubuğu ile aynı düzlemdedir. Kaynak konstrüksiyon sonrası yapılan tavlama işleminden sonra, şasenin talaşlı işlem sonrası çarpılmasının önlenir, bu da makinenin genel doğruluğunu sağlar ve bu özellik makine çalışma ömrü için çok önemlidir.

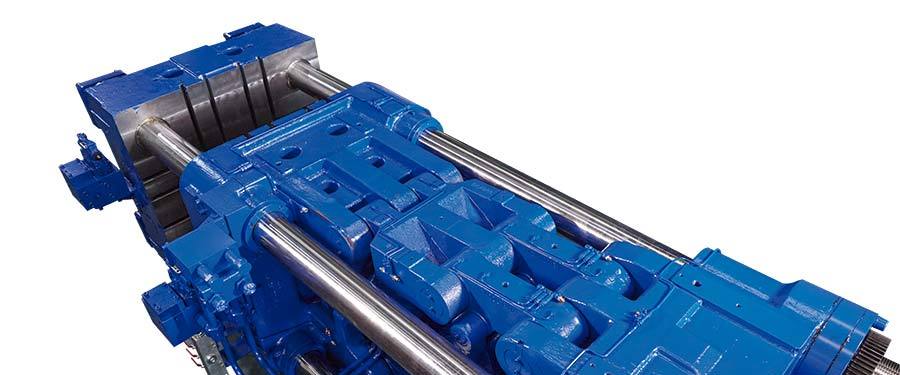

HAITIAN 'ın benzersiz mafsal hareket yazılım analizi sayesinde, beş noktalı mekanik yapı optimize edilmiş ve kalıp kilitleme silindirinin hareket eğrisini ve mekanik mafsalın hareket eğrisini mükemmel bir şekilde eşleştirmek için gelişmiş eğim kontrol modu benimsenmiştir; kalıp açma stroku aralığında, orta plaka açma stroku içinde herhangi bir konumda ve yüksek tekrarlama doğruluğu ile durabilir ve üretim döngüsünü etkili bir şekilde kısaltır.

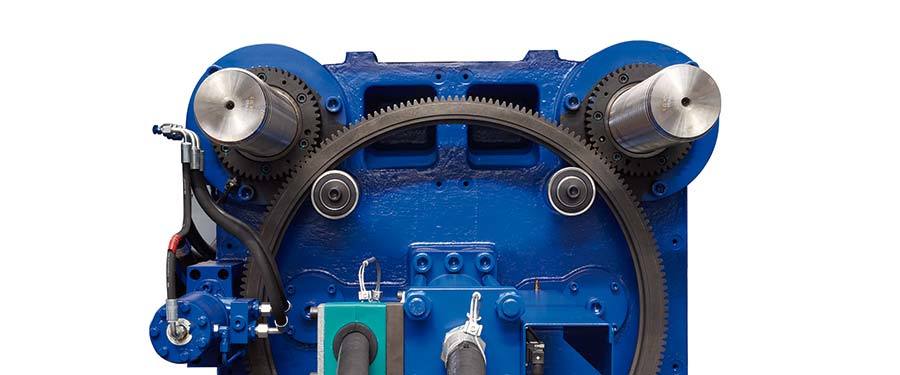

Otomatik kalıp yükseklik ayar fonksiyonu ile donatılmış olan mafsal sistemi hidrolik kalıp ayar motoru, kalıp kapama mekanizmasının geri çekilmesinin neden olduğu sıkıştırma kuvvetinin azaltılması sorununu etkili bir şekilde çözen ve ürünün stabilitesini daha iyi garanti eden kendinden kilitleme işlevi ile donatılmıştır.

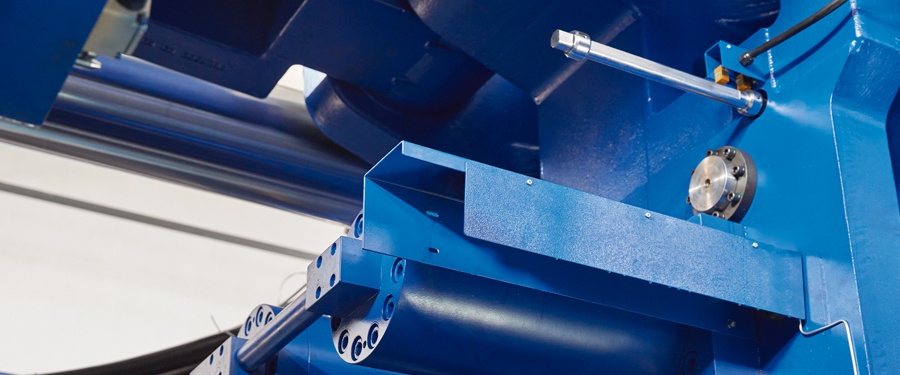

İtici konumu, uygun pozisyonlama için operatör talebine göre çift konfigürasyonlu manyetik sensör kontrollü ve limit anahtarı (switch) ile kontrol edilir.

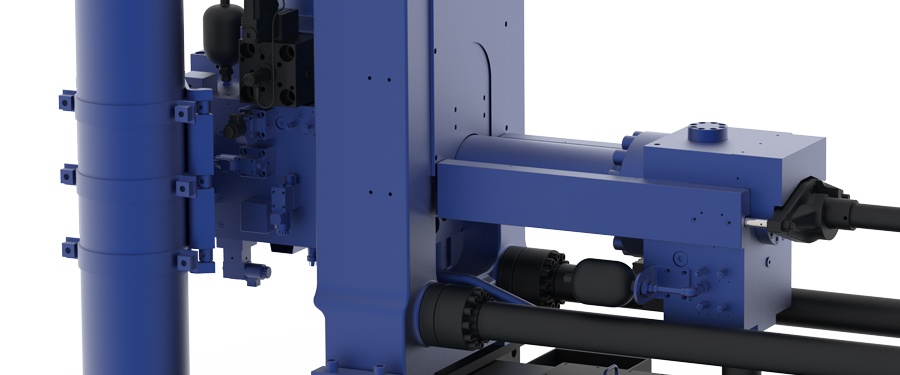

Enjeksiyon sırasında 2. Faz ve 3. Faz da basınç ve hızın gerçek zamanlı (REAL TIME) parametre kontrolünü gerçekleştirmek için hızlı tepkimeli (TDP/TEP model ) PARKER servo valfleri ve enjeksiyon eğri diyagramı ile donatılmıştır. Enjeksiyon eğrisi ile enjeksiyon pistonunun konumuna göre basınç ve hızını görüntülüyebilir ve verileri kaydedebilirsiniz.

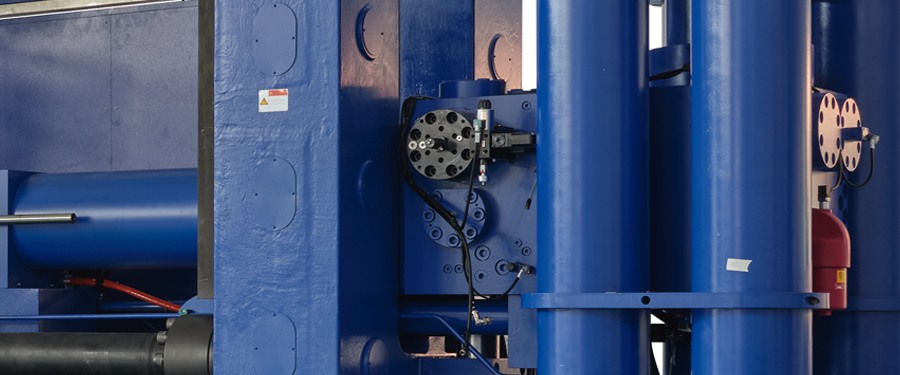

Sistemin basıncı 210bar'a ulaşabilir, Bu sayede tüm makinenin reaksiyon hızı daha hızlıdır ve döküm performans daha iyidir.

Özel sarı kaynak yapısı sayesinde , hareket sürecindeki sürtünme direncini azaltır, enerji kaybını azaltır, enjeksiyon silindirinin çekilmesinden kaynaklanan iç sızıntıyı etkili bir şekilde önler ve sızdırmazlık elemanının ömrünü uzatır.

Haitian'ın yüksek performanslı servo motor sistemi, yüksek enerji tasarrufu sağlamak için tasarlanmış ve yüksek verimlilik ve kararlılık için motor soğutma için yağ soğutma sistemi yapılandırılmıştır.

Lazer ile Sertleştirilmiş Gezer Plaka Yüzeyi

Enjeksiyon, Gezer, Mengene plakaları yüksek mukavemette çelik dökümden imal edilmiş olup, iyi aşınma direncine ve küçük deformasyon mukavemetine sahiptir.

Enjeksiyon plakası dövme çelikten imal edilmiş olup 300 Hbr yüzey sertliğine sahiptir.

Gezer plaka kalıp bağlama yüzeyi lazer ile sertleştirilmiş olup 250 Hbr yüzey sertliğine sahiptir.

Konvansiyonel Gezer Plaka Dizaynı, Haitian Güçlendirilmiş Gezer Plaka Dizaynı

Makinelerimizde konvansiyonel orta plaka dizaynından farklı olarak orta plakanın deformasyonunu etkili bir şekilde azaltan ve itici silindirini kaburga plakasına sabitleyen, itici silindiri salınımı, eşit olmayan itici kuvveti , kırık itici silindiri piston çubuğu vb. sorunları çözen destekleyici kaburga plakasının yapısı mevcuttur.

Orta plakanın genişletilmiş kolon mili yataklama yapısı, kalıbın daha düzgün ve güvenilir çalışmasını sağlarken mafsal ömrünü uzatır , kolon mili kırılmasını önler.

Ana kolon milleri, Haitian Malzeme Araştırma Enstitüsü tarafından geliştirilen CL 516 , iyi gerilime, yüksek mukavemete yüksek tokluğa ve ideal sertliğe sahip özel malzemelerden yapılmış olup krom kaplama öncesi nitrasyon yapılır.

Makas milleri 38CrMoAl malzemeden yapılmıştır ve yüksek mukavemetli , iyi tokluk ve uzun hizmet ömrü için nitrürleme yöntemi ile yüzey sertliği kazandırılmıştır.

Redüktör Dişli Somunları, yüksek mekanik özelliklere, aşınma direncine, korozyon direncine, ısı direncine sahip olan ve ferromanyetizma içermeyen malzemeden imal edilmiş olup dişliler alüminyum bronz ile kaplanmıştır bu sayede iyi sürtünme önleyici özelliği kazanır. Dişli somunlar bu özellikleri sayesinde düzgün kalıp ayarı sağlar, kalıp ayarının hareket etmemesini etkili bir şekilde önler ve kolon mili dişini korur.

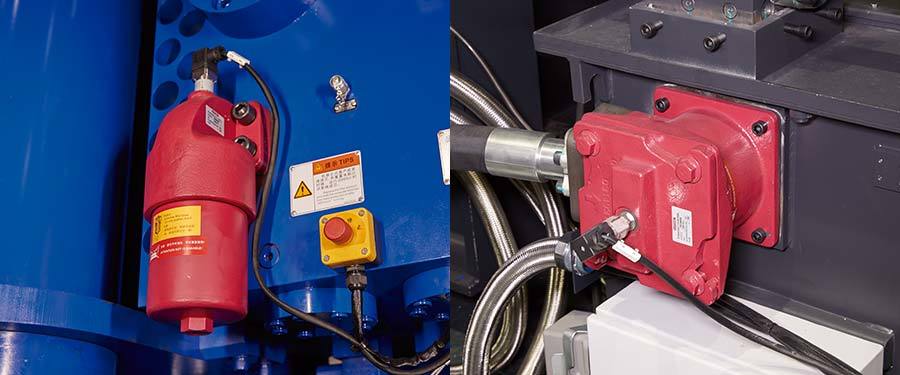

Hidrolik sistem yağ emiş filtresi, basınç filtresi, baypas filtresi, çekirdek çekme yağı dönüş filtresi, enjeksiyon servo filtresi vb. ile donatılmış olup, hidrolik yağ temizliğinin korunmasını artırır ve hidrolik bileşenlerin güvenilir çalışmasını ve hizmet ömrünü artırır.

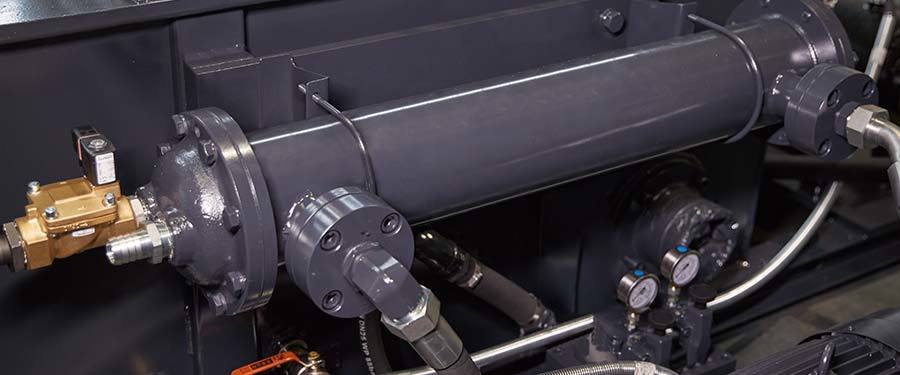

Hidrolik Sistem yağ sıcaklığı ve yağ seviyesi göstergesi ve alarmı ile donatılmış ve otomatik yağ sıcaklığı ön ısıtma fonksiyonu ve bağımsız pompa aktif su soğutma sistemi ile donatılmış, yağ sıcaklığı kontrolü daha güvenilirdir.

KEBA bilgisayar kontrol sistemi ; kalıp kilitleme kuvveti göstergesi , enjeksiyon eğrisi ve tüm makinenin kalite takip işlevi ile donatılmış olup , güçlü işlevi, istikrarlı performansı ve uzun hizmet ömrü ile 18 inç dokunmatik ekrana sahiptir.

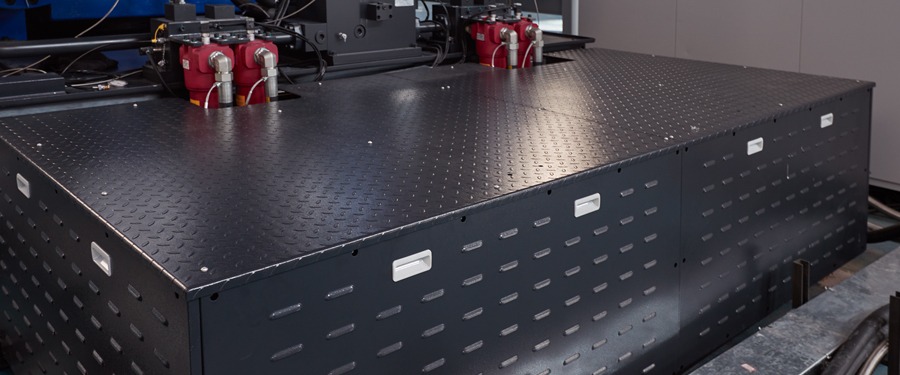

Hidrolik yağ tankı yapısı ve tank içi özel boya işlemi ile hidrolik sistem için daha elverişlidir ve yağ değişimi ve bakımı daha uygundur.

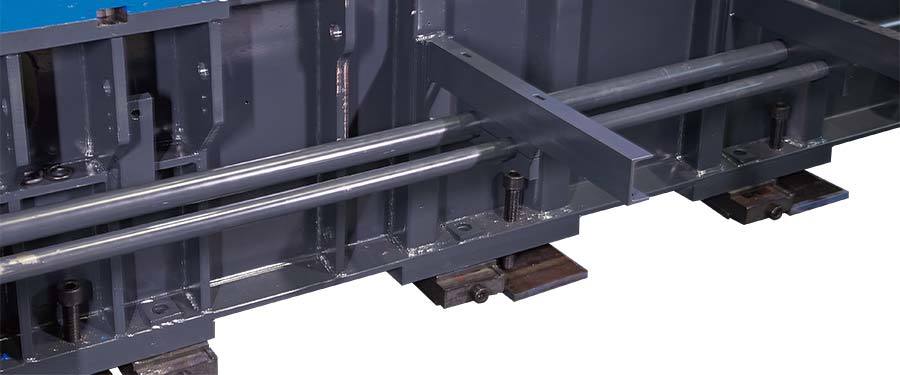

Makinelerimizin şase konstrüksiyonu yüksek mukavemetli I ve H profil malzemeden imal edilmiştir. Gezer plakanın kayar ayağının merkez hattı ile üst ve alt bağlantı kolon millerinin merkez hattı I – profil destek çubuğu ile aynı düzlemdedir. Kaynak konstrüksiyon sonrası yapılan tavlama işleminden sonra, şasenin talaşlı işlem sonrası çarpılmasının önlenmesi ve sertliği büyük ölçüde artar, bu da makinenin genel doğruluğunu sağlar ve bu özellik makine çalışma ömrü için çok önemlidir.

HAITIAN 'ın benzersiz mafsal hareket yazılım analizi sayesinde, beş noktalı mekanik yapı optimize edilmiş ve kalıp kilitleme silindirinin hareket eğrisini ve mekanik mafsalın hareket eğrisini mükemmel bir şekilde eşleştirmek için gelişmiş eğim kontrol modu benimsenmiştir; kalıp açma stroku aralığında, orta plaka açma stroku içinde herhangi bir konumda ve yüksek tekrarlama doğruluğu ile durabilir ve üretim döngüsünü etkili bir şekilde kısaltır.

Otomatik kalıp yükseklik ayar fonksiyonu ile donatılmış olan mafsal sistemi hidrolik kalıp ayar motoru, kalıp kapama mekanizmasının geri çekilmesinin neden olduğu sıkıştırma kuvvetinin azaltılması sorununu etkili bir şekilde çözen ve ürünün stabilitesini daha iyi garanti eden kendinden kilitleme işlevi ile donatılmıştır.

İtici konumu, uygun pozisyonlama için operatör talebine göre çift konfigürasyonlu manyetik sensör kontrollü ve limit anahtarı (switch) ile kontrol edilir.

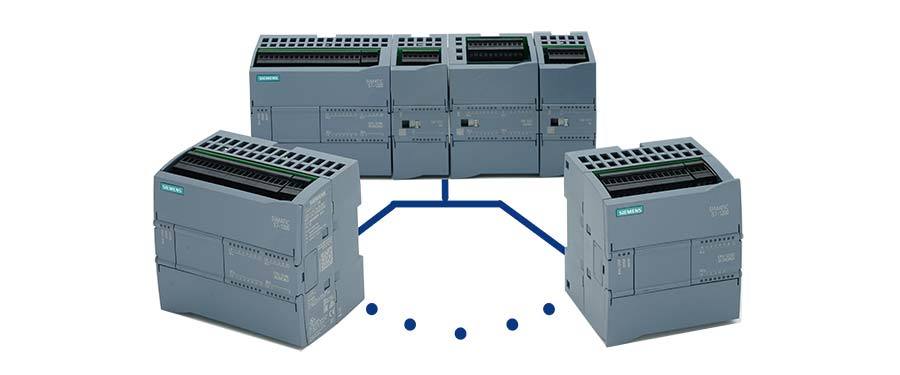

Çoklu CPU bölümleri bağımsız olarak kontrol edilirken parazit önleyici trafo merkez modu sayesinde daha kararlı hale getirilerek sektörde öncü olmuş ve devreler basitleştirilerek sinyal iletimi daha hızlı hale getirilmiştir.

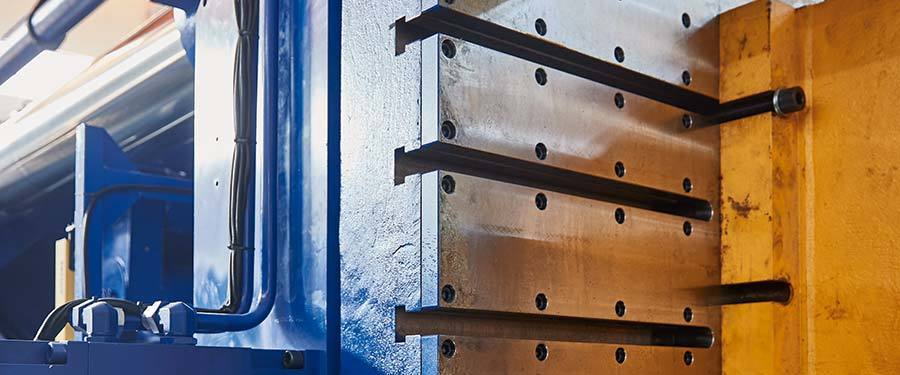

Hareketli ve sabit plakanın kalıp yüzeyi, prosesdeki uzun vadeli su bazlı kalıp ayırıcıya maruz kalmasından dolayı oluşan kalıp yüzeyi çökmesi sorununu tamamen çözen ve aynı zamanda şablonun sertliğini artıran P20 kalıp çeliği malzeme ile donatılmıştır.

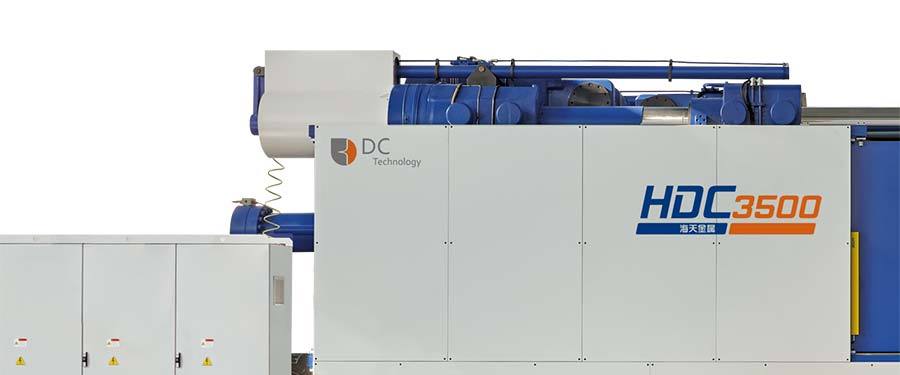

Hidrolik kolon çekme operatör çalışma tarafının üzerindedir; hidrolik kolon çekmenin operatör tarafının karşı tarafında olması için kullanıcı tarafından belirtilmelidir.

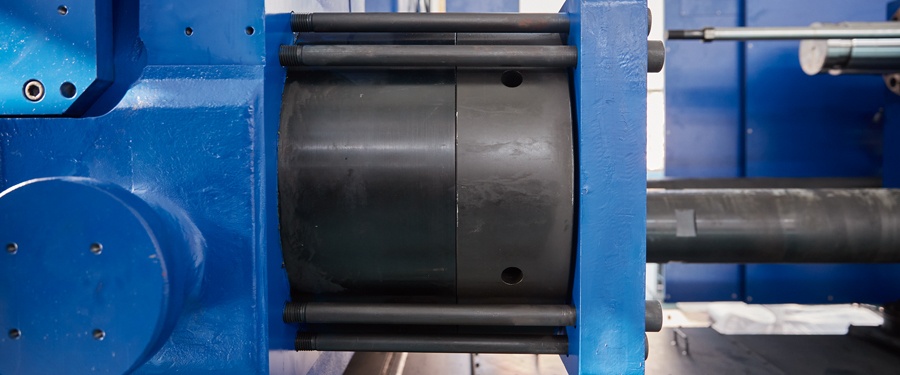

Enjeksiyon plakasında kolon mili somunu için, kolon milini etkili bir şekilde koruyabilen ve kalıp üzerindeki dengesiz kuvvet durumunda hizmet ömrünü önemli ölçüde uzatan aşırı gerilim koruma mekanizması uygulanmıştır.

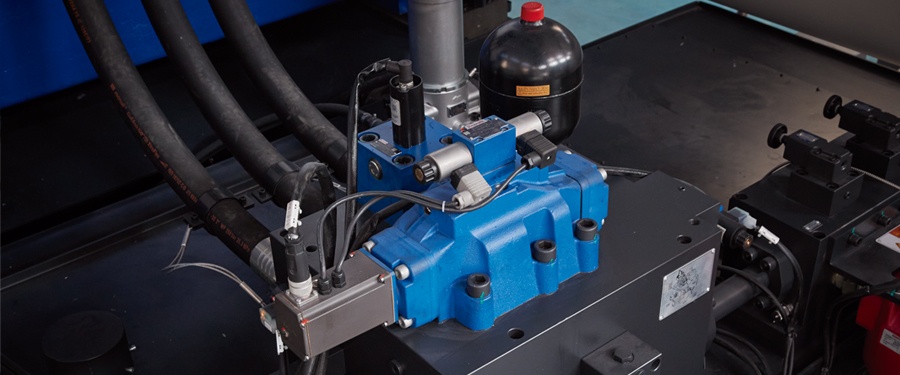

Oransal valf, kalıp açma ve kapamayı kontrol etmek için kullanılır, bu da kalıp açma ve kapama reaksiyonunu daha hızlı ve konumu daha doğru hale getirir. Aynı zamanda, sıkma hidrolik emniyet valfi kullanılarak kapama emniyet korumasını daha güvenilir hale getirir.

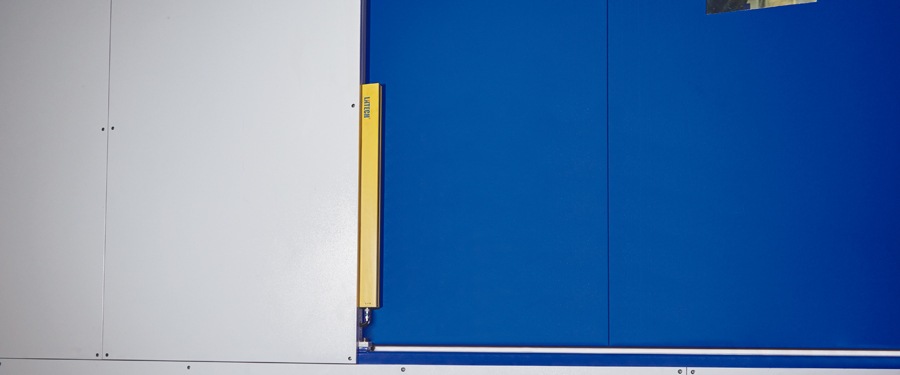

Operatör güvenlik modülü ; ön kapı güvenlik ızgarası , arka kapı ışık bariyeri , can güvenliği kilidi, kilit modu onayı, makine mafsal ızgarası koruması, çoklu ACİL STOP anahtarları ile donatılmıştır, böylece operatör çalışma güvenliği daha garantilidir.
